直流系統接地故障精準定位技術解析---PDF-3000B測試儀創新應用研究

  隨著現代電力系統復雜性的提升，直流系統接地故障已成為威脅電力設備安全運行的重要隱患。傳統檢測手段存在定位效率低、抗干擾能力差等問題，PDF-3000B直流系統接地故障測試儀通過創新技術架構和智能檢測算法，實現了直流系統接地故障的精準定位與快速診斷。本文將從技術原理、功能特性和工程應用三個維度對該設備進行深入解析。

一、核心技術原理

1.相位超前處理系統
采用全數字鎖相環技術，通過建立動態相位補償模型，有效消除分布電容（最大200μF）對檢測精度的影響。系統可自動識0.5Hz~1000Hz的干擾信號，實現信噪比提升達60dB。

2.自適應數據轉移算法
基于遺傳算法優化的特征提取機制，支持多點接地、虛接地等高阻故障（最高300kΩ）的智能識別。通過構建阻抗-頻率三維圖譜，可區分接地類型（純阻性/容性/感性）的誤差小于3%。

二、功能優勢解析

1.全工況適應檢測能力
       a.支持交直流互竄（AC 0-280V）、二極管隔離等特殊工況檢測

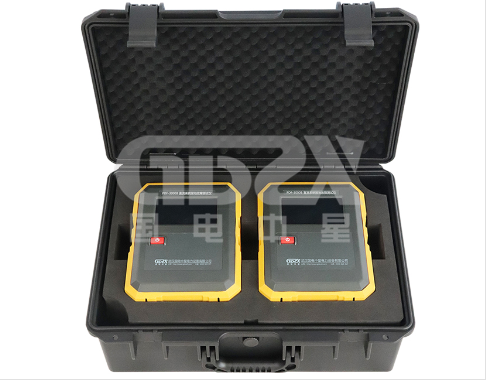

       b.雙模式檢測架構：分析儀（0.1mA分辨率）與定位儀（0.5Hz注入）協同工作
       c.智能電流鉗設計（開合狀態自檢，50mm/80mm雙規格兼容）

2.智能診斷系統
      a.采用四維判據（幅值、相位、波形、頻譜）綜合判斷
      b.嵌入式數字示波器功能（采樣率1MS/s，帶寬100kHz）
      c.動態阻抗檢測算法（0-999.9kΩ量程，±2kΩ絕對精度）

三、工程應用要點

1.安全作業規范
      a.帶電檢測時需確保工作電壓在30-280V DC范圍
      b.信號注入功率控制在0.15W以下（滿足DL/T 995標準）
      c.鋰電池組智能管理（12V/3100mAh，低電壓預警功能）

2.典型故障處理流程
      ① 母線預診斷：測量系統對地絕緣電阻（0-999.9kΩ）及分布電容（1-200μF）
      ② 支路掃描：采用幅相聯合分析法定位故障支路（定位精度±0.5m）
      ③ 精確定位：通過相位突變檢測（靈敏度≤0.1°）確定接地點

四、技術參數對比分析

五、創新應用案例

在某500kV換流站直流系統多點接地故障處理中，應用PDF-3000B成功檢測到：

1.正極母線103kΩ虛接地（由絕緣子表面污閃引起）

2.控制回路48kΩ隱性接地（電纜中間接頭受潮導致）

3.蓄電池組正極對架構15kΩ直接接地

通過頻譜分析功能有效排除UPS系統產生的15kHz高頻干擾，整體故障定位時間較傳統方法縮短76%。

PDF-3000B測試儀通過融合智能傳感、數字信號處理和專家診斷系統，實現了直流系統接地故障檢測技術的三大突破：檢測精度從千歐級提升至百歐級；定位時間從小時級縮短至分鐘級；檢測范圍從單一故障擴展至復雜系統故障。該設備為智能電網建設提供了可靠的直流系統狀態檢測解決方案，具有顯著的工程應用價值。
