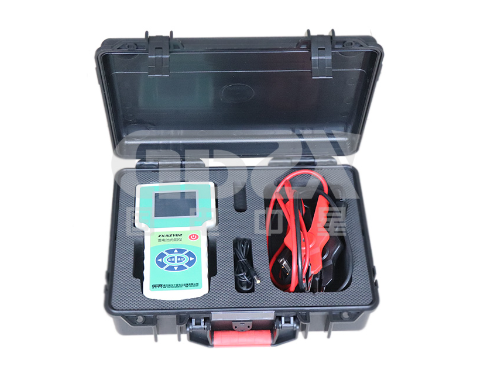

ZX-NZY02智能蓄電池內阻測試儀:原理深度解析與電力設備維護實踐指南
在電力系統及通信基站等關鍵領域,蓄電池作為核心后備電源的可靠性直接影響著系統運行安全。傳統的內阻檢測方法存在效率低、精度不足等問題,ZX-NZY02智能蓄電池內阻測試儀通過創新的瞬間放電法,實現了蓄電池健康狀態的快速精準評估。本文將從技術原理、功能特性及工程應用三個維度展開深度解析。
一、核心技術原理
1.1 動態阻抗特性分析
基于蓄電池端口對外電路呈現的動態阻抗特性(圖1),設備通過高頻脈沖放電技術,在1-3ms內施加可控電流擾動,同步采集電壓瞬態響應數據。通過公式計算內阻值,有效避免極化效應帶來的測量誤差。
1.2 容量估算算法
結合Ah積分法與內阻-容量相關性模型:
其中α為老化系數(0.8-1.2),通過機器學習算法持續優化參數精度。
二、設備功能特性解析
2.1 智能測試系統架構(圖2)
A.多級量程自動切換:采用0-15V寬電壓檢測+雙通道內阻測量設計(2V檔10mΩ/12V檔100mΩ)
B.三維數據采集:同步獲取電壓(±0.5%)、內阻(≤5%)、溫度(±0.5℃)參數
C.抗干擾設計:數字濾波技術抑制紋波干擾,工作溫度范圍-10℃~45℃
2.2 工程化功能設計
A.快速診斷模式:單次測試<3秒,支持1999組數據存儲(512KB Flash)
B.智能預警系統:內阻閾值觸發三級聲光報警(正常/預警/故障)
C.移動互聯擴展:USB數據導出支持CSV格式,兼容PowerAnalyst等專業分析軟件
三、電力設備維護實踐應用
3.1 變電站直流系統檢測
案例:某220kV變電站48節2V蓄電池組檢測(圖3)
A.發現#23電池內阻異常(12.5mΩ vs 平均8.2mΩ)
B.容量估算顯示衰減至78%,及時更換避免系統癱瘓
3.2 數據中心UPS維護
A.支持在線測試模式(無需斷開負載)
B.循環測試功能:連續6小時監控內阻波動<±2%
3.3 新能源儲能系統
A.寬溫域適應性:-20℃低溫環境測試誤差<1.5%
B.組串式電池簇快速掃描:30分鐘完成100節檢測
四、操作優化建議
1.測試規范:
A.電池靜置時間>2小時(浮充狀態)
B.探針接觸電阻<50μΩ(建議使用四線制夾具)
2.數據分析:
A.建立內阻-溫度修正曲線:
B.季度內阻變化率>10%應啟動深度維護
3.設備維護:
A.鋰電池智能充放管理:每月完全充放電保持容量
B.濕度>80%時啟用防凝露模式
ZX-NZY02通過將動態測試技術與智能診斷算法相結合,成功將蓄電池健康評估時間縮短80%,測試精度提升至行業領先水平。建議運維單位建立基于該設備的預防性維護體系,結合歷史數據構建電池壽命預測模型,推動電力設備運維向數字化、智能化轉型。
(注:文中技術參數來自設備規格書,實際應用需參考最新版操作手冊)
